پمپ وکیوم برای صنایع نیروگاهها
به صورت کلی انواع پمپ وکیوم به سه دسته اصلی آب در گردش یا رینگ آبی، روغنی و وکیوم خشک تقسیم می شود.
وکیوم آبی که بیشتر در صنایع سنگین کاربرد دارد، از آب برای خنک کردن استفاده می کند.
وکیوم روغنی نیز در صنایع متوسط کاربرد دارد و از روغن جهت خنک کردن استفاده می کند.
کاربرد وکیوم خشک نیز در صنایع سبک بوده و هوای ورودی در آن کار خنک کنندگی را بر عهده دارد.
در نگاه جزئی تر می توان از مدل روتاری، تسمه ای، دیافراگمی، اجکتیو، یونی، پیستونی، اسکرول، پالت دار، دورانی غلطکی، دیفیوژن و ….. نام برد.
وکیوم روتاری نیز در دسته وکیوم روغنی قرار می گیرد.
به طور کلی این تجهیزات در عواملی مانند فشار، مدت کارکرد، تولید تلرانس، کار با سیالات و مواد شیمیایی و کیفیت با یکدیگر تفاوت دارند.

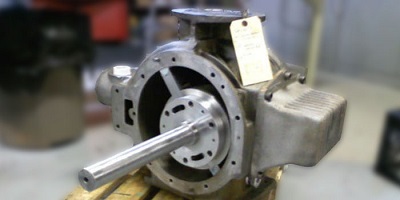

نحوه ی عملکرد پره ی چرخنده در وکیوم
۱٫مرحله ی انبساط (باز شدن ورودی و فشار کم) (اندوکسیوم)
۲٫ایزوله کردن (بسته شدن ورودی) (تجزیه)
۳٫مرحله ی تراکم پرفشار (تراکم)
۴٫خارج شدن گاز
تقسیم بندی پمپ های وکیومی با توجه به عملکرد
پمپ ایمپولز (پمپ مولکولی)
پمپ های تغییر مکانی مثبت
پمپ جذب کننده
پمپ های جابه جایی مثبت
پمپ های جابجایی مثبت را می توان به دو دسته اصلی تقسیم نمود : رفت و برگشتی و دوار.
پمپ های رفت و برگشتی شامل انواع پیستون، پیستون و دیافراگم است.
پمپ های دوار شامل دنده، لوب، پیچ، پره وپمپ های بادامک است.
اکثر وکیوم پمپ های موجود در بازار ایران از نوع رفت و برگشتی بوده که عمل انتقال فشار را در دو مرحله رفت و برگشت انجام می دهند.
کاربردهای پمپ وکیوم
پمپ وکیوم در صنایع بسیاری مورد استفاده قرار می گیرد. از جمله صنایع شیمیایی، نفت و گاز و پتروشیمی، چاپ و بسته بندی، داروسازی، دامداری، چوب، قند و شکر، لاستیک سازی، غذایی و کنسروسازی، فولاد، ریخته گری، شیشه و پلاستیک، چرم سازی، ماشین سازی، سیم و کابل، مقوا سازی، طلاسازی، نساجی، آب و فاضلاب و بسیاری از صنایع دیگر مورد استفاده قرار می گیرد.
از دیگر کابردهای این پمپ می توان به آزمایشگاه ها، دندان پزشکی، بیمارستان ها، نیروگاه ها، پرورش ماهی، حمل و نقل و بسیاری از موارد دیگر اشاره کرد.
سیستمهای ایجاد وکیوم بر اساس محدوده فشار
- خلاء پایین: فشار تا ۱ میلیمتر جیوه
- خلاء متوسط: فشار از ۱ تا ۳- ۱۰ میلیمتر جیوه
- خلاء بالا: فشار از ۳- ۱۰ تا ۷- ۱۰ میلیمتر جیوه
- خلاء فوق العاده بالا: فشار از ۷- ۱۰ تا ۱۱- ۱۰ میلیمتر جیوه
- خلاء بی نهایت بالا: فشار کمتر از۱۱- ۱۰ میلیمتر جیوه
انواع پمپ وکیوم مورد استفاده در صنایع مختلف
- پمپ های رینگ مایع
- پمپ های تیغه ای روغنی
- پمپ پیستونی
- پمپ های تیغه ای خشک
- پمپ های روغنی
پمپ وکیوم برای صنایع نیروگاهها
در چه صنایعی از وکیوم پمپ ها استفاده می‌شود؟
با توجه به اینکه کاربردهای وکیوم پمپ بسیار زیاد است که در هر جایی می‌توان نمونه‌هایی از این نوع مکنده برای پیشبرد کارها را پیدا کرد. در ادامه به تعدادی از این نمونه‌ها خواهیم پرداخت.
صنعت قند: ایجاد خلا در سیستمهای تغلیظ، اواپراسیون، فیلتراسیون
صنعت چاپ: سیستم مک مرکزی ماشینهای چاپ و صحافی
آزبست: آبگیری از خمیر آزبست
بیمارستانها: سیستم ساکشن مرکزی، دستگاههای اتوکلاو
آجر، چینی و سرامیک: ایجاد خلا و هواگیری از واحد اکسترودر و شکل دهی به ظروف سفالی
نساجی: خشک کردن و آبگیری پارچه، تخلیه بخار از دستگاههای دکاتور و پرز گیری از دستگاه های نساجی
معادن فلزات: فیلتراسیون، فلوتاسیون، کنسانتره، ریخته گری در خلاء
پلاستیک و لاستیک: ساخت ظروف و قطعات پلاستیکی به روش وکیوم فرمینگ
صنایع غذایی: هواگیری در تولید آبمیوه و کنسانتره و هواگیری از مخازن پخت رب
کاغذ و چوب: خشک کردن و آبگیری از خمیر کاغذ، عملیات اشباء چوب در خلاء
کشتارگاهها: تخلیه و پخت امحاء و احشام داخلی، جمع آوری پرهای مرغ های کشتاره شده و خون
ماکارونی و سوسیس: ایجاد خلا و هواگیری در دستگاههای پرس
شیمیایی و داروئی: تخلیه مخلوط های گاز و بخار، حباب گیری هوای داخل راکتورهای مواد، آبگیری از خمیر صابون
شیشه و بلور: ایجاد خلاء و هواگیری قالب های شیشه و بطری
انتقال مواد: صنایع دخانیات، کاغذ، مواد گرانول و PVC، ورقه های فولادی و …
لوله های پلیکا و پلی اتیلن: هواگیری از وانهای و اکسترودرهای وکیوم
نفت و پتروشیمی: تقطیر فرآورده ها، فیلتراسیون، جایگزین اژکتورهای بخار
آب و فاضلاب: هواگیری پمپ ها با NPSH کم
سیم و کابل: تخلیه وان کوره عملیات حرارتی
سیستم واکیوم مرکزی: ساکشن مرکزی بیمارستانها، شیر دوش مرکزی
نیروگاهها: کندانسور خلاء توربین های بخار، هواگیری از آب (دی اریتور)
